Amplificador Linear 1200 Para Hf

ESQUEMA ELÉTRICO - https://cdn.awsli.com.br/2626/2626176/arquivos/esquema---amplificador-linear-abl-1200.pdf

CARACTERÍSTICAS
Por favor leia com atenção toda descrição do produto.

Somos a Zamin Industria Eletrônica.

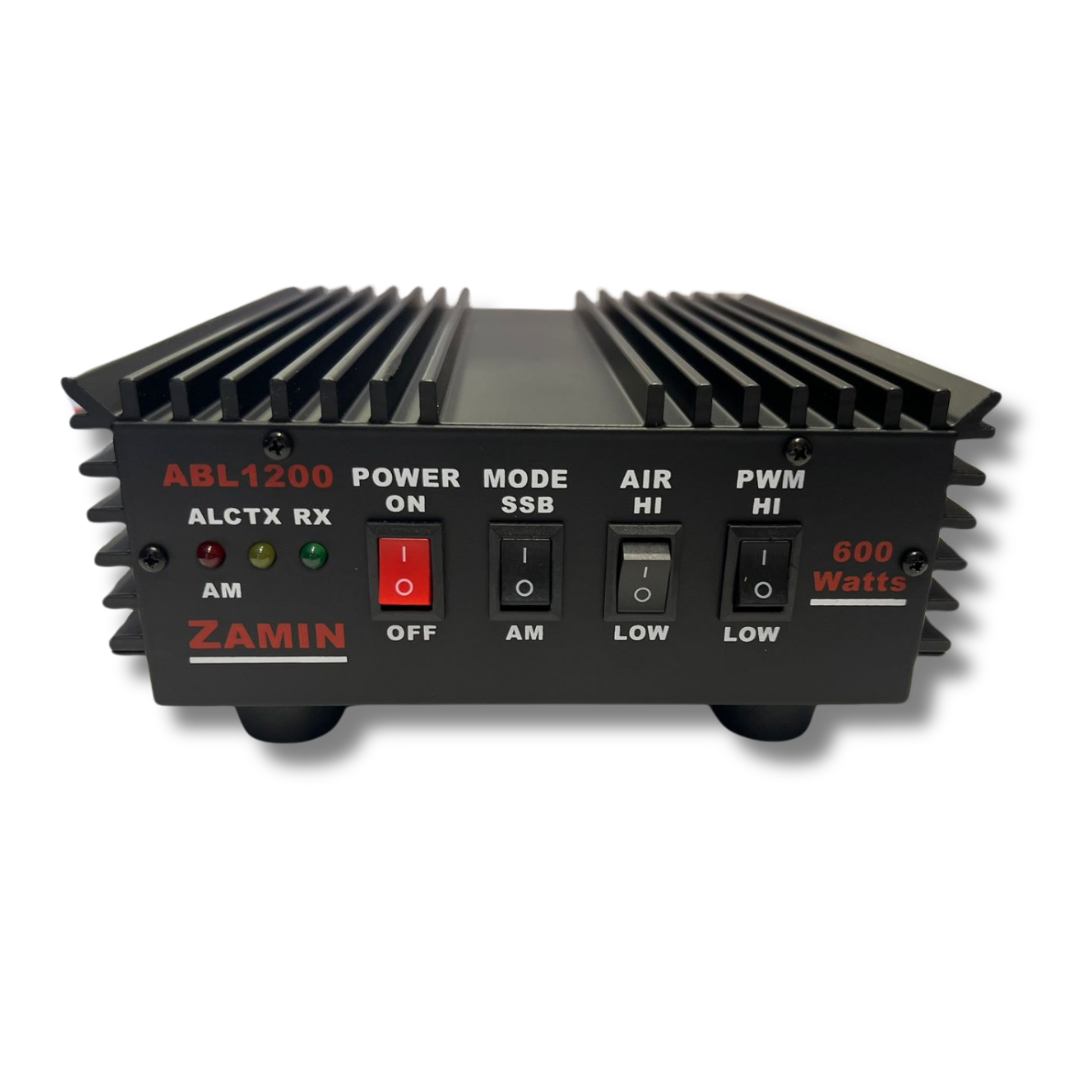

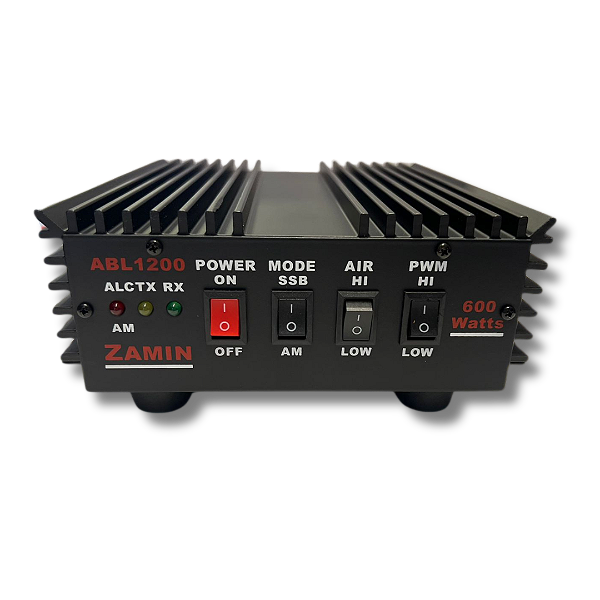

ABL 1200 é um amplificador de banda larga de uso geral. Sua finalidade é amplificar aparelhos de radio transmissores de baixa potencia na faixa de HF. Freqüência entre : 1.8 a 14 MHz.
Montado em circuito impresso de fibra especial e alojado em gabinete totalmente de alumínio faz deste aparelho um equipamento versátil para uso móvel ou fixo, aliado a isto a fabricação deste produto utiliza componentes especiais e garante ao usuário deste maior qualidade e melhor desempenho em transmissão e recepção de sinais.
Aparelho desenvolvido e projetado para suportar grandes esforços embora o usuário deva limitar-se nas especificações técnicas deste manual.

Especificações Técnicas

Faixa de transmissão 1.8 a 14 MHz
Modulo de Transmissão SSB e AM

Excitação de Entrada min. 10W e Max 50W.

Potencia de Nominal de saída
Nas faixas de 80 a 40 metros 600 W
Nas faixas de 20 metros 400 W

Potencia Máxima AM 300 W

Alimentação 12 a 14 Volts
Corrente Máxima de Pico 50 A
Fusível interno 2 x 30 A
Impedância de saída 50 Ohms
Corrente Repouso 300 mA
Temperatura de Operação - 10+80
Dimensões Altura - Largura - Prof. 68X175X215
Peso 2,200 kg

Termo de Garantia
A Zamin Ltda assegura ao comprador inicial deste aparelho, garantia sobre qualquer defeito de material ou fabricação que nele se apresentar dentro do prazo de 1 ano a contar da data de aquisição. Não está inclusa na garantia: caixa,semicondutores (transistores), cabos de alimentação e lampadas de mostrador.

A Zamin Ltda restringe sua responsabilidade a substituição de peças defeituosas, desde que se constate falha em condições normais de uso. Declara a garantia nula a sem efeito se for constatado que, este aparelho sofreu qualquer dano provocado por acidentes devido ao uso em desacordo co o Manual de instruções ou por ter sido ligado em uma rede elétrica impropria para o aparelho ou tensão de entrada não recomendada. No caso de apresentar sinais de violação, ajustado ou consertado por pessoa não autorizada.

Informação importante sobre a ABL1200
importante não use acoplador entre a antena e a linear, pois isto danifica a linear, mas se isto for necessário. Você deve ajustar o acoplador com a linear desligada, ou seja, ajustar a ROE da antena só com o Rádio, só após a este ajuste ligue a linear, o ALC só vai indicar ROE quando estiver acima de 3.1.Obs. Devido ao aumento da potência vai aparecer uma falsa ROE após ligar a linear, na verdade é o ajuste do fim da escala do instrumento que mudou devido ao elevado da potência.Nunca ajuste o acoplador de antena com a linear ligada, se isto acontecer e quase certo que vai queimar os transistores de saída o qual não tem garantia. O correto sempre se for possível é ter uma antena com ROE baixa sem a necessidade de usar acoplador, mas se isto for inevitável faça o ajuste com a linear desligada. A linear chega aos 600W na faixa de 160 - 80 e 40 metros com somente 35W de excitação com portadora RTTY. Na faixa de 30 metro 500W e 20 Metros aproximadamente 400W a Excitação nos 30 e 20 metros deve ser maior em torno de 45W. Se o seu Rádio tem uma potência de aproximadamente 100W. Use 50% desta potência quando falar em SSB, a potência de saída é relativa vai depender ganho do microfone, compressor ligado, ou desligado, e ainda das caraterísticas do próprio Rádio, se seu radio for valvulado e este não tiver ajuste de potência, você não vai poder usar o mesmo na linear, uma saída seria usar a chave de potência de entrada na posição LOW ou MID. Mas cuidado.

Potência de excitação muito alta vai danificar a linear.
