Analisador De Antena Swr 170

CARACTERÍSTICAS

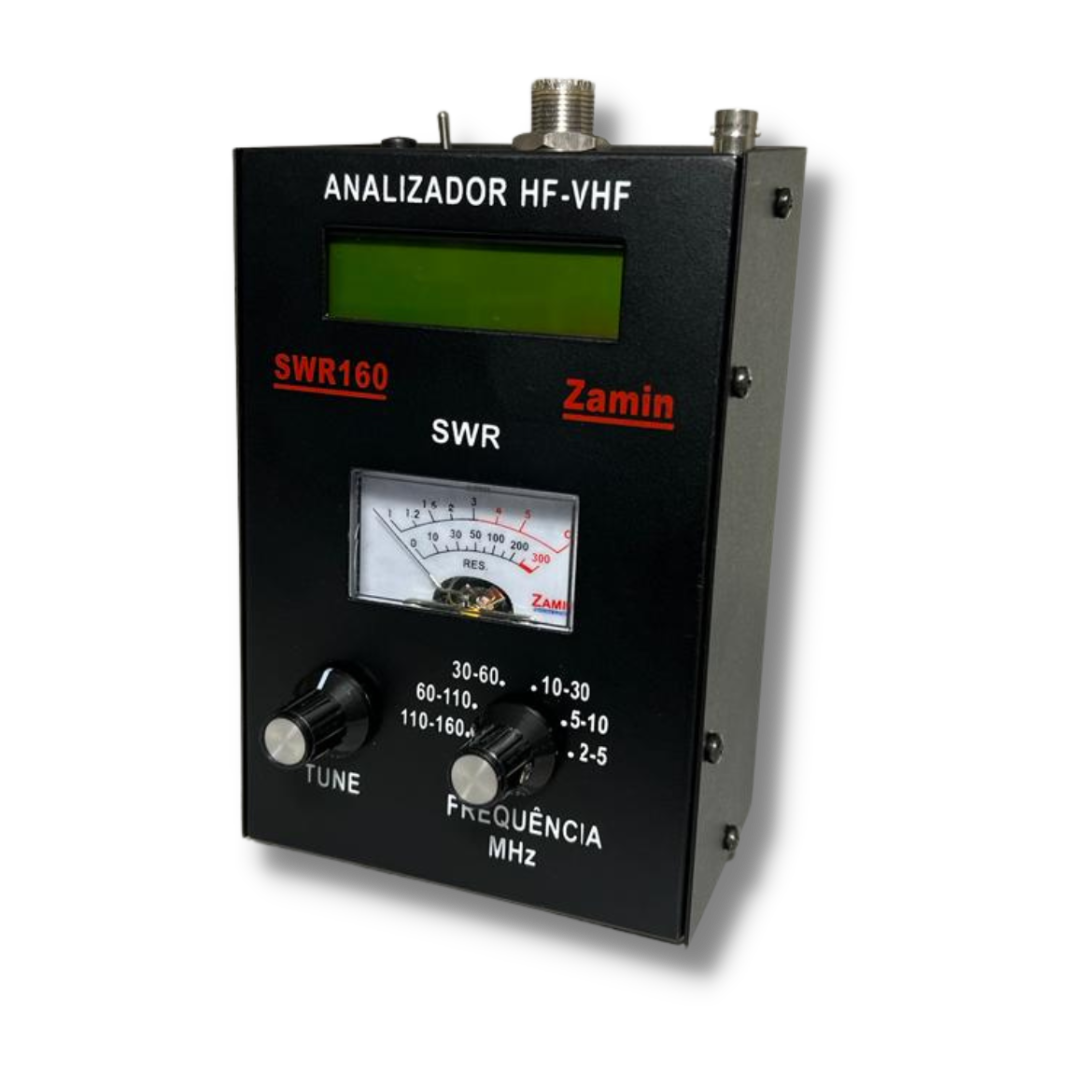

O Analisador SWR 160 é um instrumento de teste versátil para

análise de qualquer sistema de RF 50 Ohms sobre frequência entre 1.9 a 170
MHz. Além disso, o SWR170 pode ser usado como gerador de RF ou
Frequencímetro de até 250 MHz. Combina 4 circuitos básicos, um os cilador
amplo de variação, uma ponte de RF de 50 Ohms, uma ponte calibrada com
indicador de desequilíbrio e frequencímetro. Estas combinações de circuitos
permitem a medição do SWR referenciado para 50 Ohms de qualquer carga
conectado ao conector da antena.

A chave seletora seleciona as seguintes frequências.
1.9 a 4,5MHz
4,5 a 11MHz
11 a 30MHz
30 a 60MHz
60 a 110MHz
110 a 170MHz.

O SWR 160 é portátil e pode ser alimentado com 8 baterias de 1,2
volts recarregáveis, sendo possível também ser utilizado pilhas de 1,5 volts
ou ainda através de adaptador AC/DC 12 volts que também serve como
carregador do conjunto interno de baterias que deve ser do tipo AA e no
mínimo 600MA.
Obs. Nunca coloque tensão ao conector de ANTENA.
Na dúvida leia o manual, pois falha na operação deste aparelho pode causar
uma leitura falsa ou mesmo danificar-se.
Feito isto grave esta frequência que será usada para a base do
calculo. Exemplo, vamos dizer que a frequência que você gravou foi 17.6
MHz feito isto calcule a posição do curto divida 99 ÷ 17.6 5,625 cinco
metros e sessenta e dois centímetro e meio este resultado deve ser a
localização do curto.
